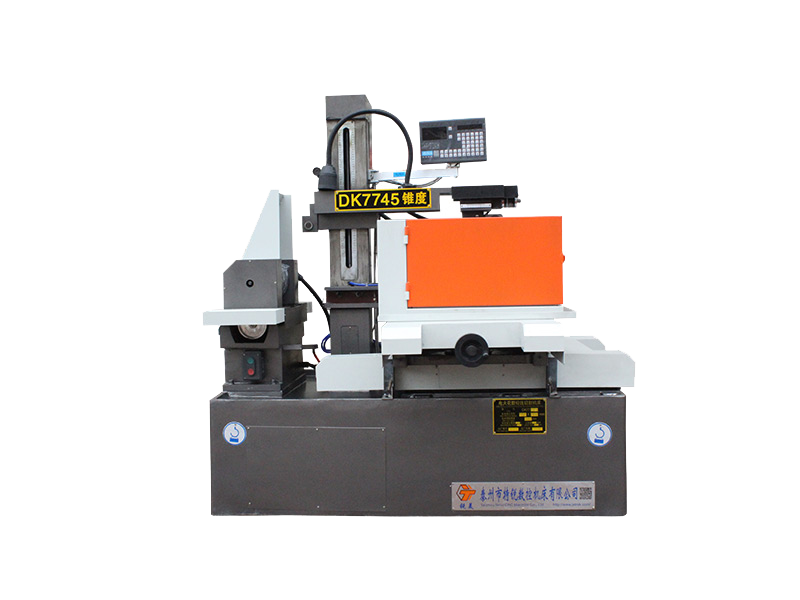

泰州市特锐数控机床有限公司生产的全系列DK77数控电火花线切割机床，采用高精度v型导轨（可选直线导轨）和p3级高精度滚珠丝杠。产品质量高，型号齐全，使用寿命长，精度高。机器规格可根据客户需要定制，如非标准型号DK7740(45)F、DK7750(55)F、DK7763F、DK7780F、DK77100F、DK77120F或更大型号。公司还生产±30°、±45°摆动大锥度机床和数控高精度中速电火花线切割机床（精度≤±0.005mm，粗糙度≤1.0μm）。以下是DK77系列机床的主要参数。
1、标准切削锥度：±6°/80mm（±15°、±30°、±45°可选）
2、精度≤0.02mm，符合GB7926-2005标准；（如配直线导轨，精度可达0.01mm）
3、表面粗糙度≤Ra2.5μm（单次切割），Ra1.5μm（多次切割）；
4、钼丝直径：0.1-0.2mm；
5、Max。切割速度≥120毫米^ 2 /分钟;
6、电压：三相380V（单相220V、三相220V或其他电压可定制），功率：1.5KW；
参数表
| 机床型号 | DK7720 | DK7725 | DK7735 | DK7740F | DK7745 | DK7750 |
| 工作台尺寸（mm） | 420×270 | 520×340 | 710×460 | 920×540 | 810×570 | 950×650 |
| 工作台行程（MM） | 200×250 | 250×320 | 350×450 | 400×630 | 450×550 | 500×630 |
| 线架跨度（mm） | 200 | 400 | 400 | 400/600 | 400 | 600 |
| 加工锥度（MM） | 6°、15°、30°/80 | 6°、15°、30°/80 | 6°、15°、30°/80 | 6°、15°、30°/80 | 6°、15°、30°/80 | 6°、15°、30°/80 |
| 切割速度（m㎡/min） | ≥120 | ≥120 | ≥120 | ≥120 | ≥120 | ≥120 |
| 表面粗糙度（μm） | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 |
| 电极丝直径（mm） | 0.10-0.20 | 0.10-0.20 | 0.10-0.20 | 0.10-0.20 | 0.10-0.20 | 0.10-0.20 |
| 电极丝定行速度（m/s） | 11.5 | 11.5 | 11.5 | 11.5 | 11.5 | 11.5 |
| 加工精度 | 根据GB7926-2005标准 | 根据GB7926-2005标准 | 根据GB7926-2005标准 | 根据GB7926-2005标准 | 根据GB7926-2005标准 | 根据GB7926-2005标准 |
| 工作台移动脉冲当量（mm） | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 |
| 供电电源 | 50Hz.380V | 50Hz.380V | 50Hz.380V | 50Hz.380V | 50Hz.380V | 50Hz.380V |
| 机床消耗功耗（KVA） | ＜1.0 | ＜1.0 | ＜1.0 | ＜1.0 | ＜1.0 | ＜1.0 |
| 工件重量（kg） | 100 | 200 | 300 | 450 | 450 | 700 |
| 主要外形尺寸(mm) | 1160×810×1300 | 1485×1010×1400 | 1240×1170×1400 | 1700×1600×1600 | 1600×1240×1400 | 1720×1680×1700 |
| 机床型号 | DK7750F | DK7763 | DK7763F | DK7780 | DK77100 |
| 工作台尺寸（mm） | 1140×650 | 1140×750 | 1350×750 | 1350×985 | 1700×1170 |
| 工作台行程（MM） | 500×800 | 630×800 | 630×1000 | 800×1000 | 1000×1200 |
| 线架跨度（mm） | 400/600 | 600 | 600/800 | 600 | 1000 |
| 加工锥度（MM） | 6°、15°、30°/80 | 6°、15°、30°/80 | 6°、15°、30°/80 | 6°、15°、30°/80 | 6°、15°、30°/80 |
| 切割速度（m㎡/min） | ≥120 | ≥120 | ≥120 | ≥120 | ≥120 |
| 表面粗糙度（μm） | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 |
| 电极丝直径（mm） | 0.10-0.20 | 0.10-0.20 | 0.10-0.20 | 0.10-0.20 | 0.10-0.20 |
| 电极丝定行速度（m/s） | 11.5 | 11.5 | 11.5 | 11.5 | 11.5 |
| 加工精度 | 根据GB7926-2005标准 | 根据GB7926-2005标准 | 根据GB7926-2005标准 | 根据GB7926-2005标准 | 根据GB7926-2005标准 |
| 工作台移动脉冲当量（mm） | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 |
| 供电电源 | 50Hz.380V | 50Hz.380V | 50Hz.380V | 50Hz.380V | 50Hz.380V |
| 机床消耗功耗（KVA） | ＜1.0 | ＜1.0 | ＜1.0 | ＜1.0 | ＜1.0 |
| 工件重量（kg） | 700 | 1000 | 1000 | 2000 | 2600 |
| 主要外形尺寸(mm) | 2000×1900×1700 | 2100×1940×1780 | 2300×2200×1800 | 2600×2400×1800 | 3000×2800×2500 |
